發熱管接線方法，發熱管一般是由電加熱方式將電能轉化為熱能，加熱管現如今隨處可見，家庭用品中有很多種如常見的微波爐、電烤爐、電熱水器、熱得快等產品都是采用電能轉熱能的方式產生能量。那么對于發熱管我們了解得并不多，發熱管的接線方法常見的有串聯、并聯、星形接法、三角形接法。下面小編為大家詳細講解一下這四種接線方法。

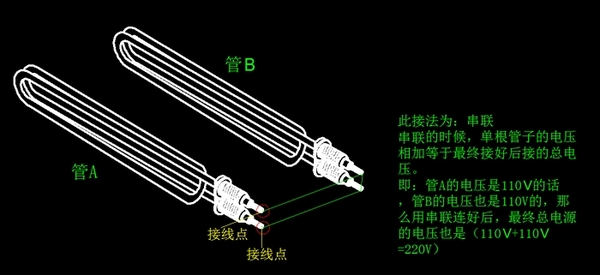

　　一、串聯

　　串聯是鏈接電熱元件的基本方式之一，是將加熱管一個接一個首尾相連，串聯起來使用的方式叫串聯電路。

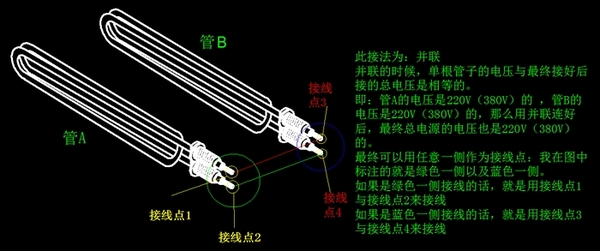

　　二、并聯

　　并聯是將電加熱管首首相連接，同時尾尾相連接的一種連接方式，即并聯電路。

　　a.并聯電路中總電壓等于各支路電壓

　　b.并聯電路中總電流等于各支路電流之和

　　c.并聯電路中總電阻等于：1/R總=1/(1/R1+1/R2+1/R3+……+1/Rn)，即總電阻的倒數等于各分電阻的倒數之和對于n個相等的電阻并聯，公式就簡化為R并=R/n

　　d.并聯電路中總功率等于各支路功率之和電熱管連接在同一個電路中，但是通過不同的導線連接，導致兩個互不影響，一處斷路不會影響另一處。

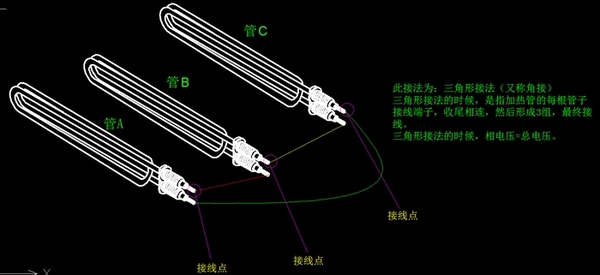

　　三、三角形接法：

　　a.三角形接法：電加熱管每個元件的首端接另一個元件的尾端，三個接點分別接三根相線的接線方式;

　　b.三角形接法的特點：三個電加熱管元件額定電壓為380伏;如三個元件電阻值不同，也不影響這種接法的可行性。三角形接法比星形接法功率和電流都三倍。

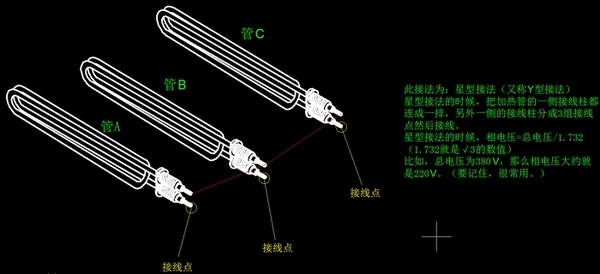

　　四、星形接法：

　　a.星形接法：三個電熱管的加熱元件，每個元件的首端連在一起(這個點稱中性點)，三個尾端分別接三根相線的接線方式。

　　b.三個元件額定電壓為220伏時;如果三個元件電阻值不同，則中性點應該接零線。

　　發熱管接線注意事項：

　　如果是額定電壓220V的加熱管，要接在380V的電路中，需要采用星形接法。

　　如果是額定電壓380V的加熱管，要接在380V的電路中，需要采用三角形接法。

　　如果是額定電壓380V的加熱管，采用星形接法，則達不到加熱管的額定功率。實際功率為原來額定功率的(220*220)/(380*380) .約三分之一左右。

　　關于發熱管接線方法內容就到這里，希望能夠幫助到大家，發熱管和電熱管在功能上是一樣的作用，只不過叫的方法不一樣，發熱管、電熱管、加熱管接線方法都可以用上面四種方法。如需購買發熱管和各類型電熱管可聯系我司。
